Panoramica

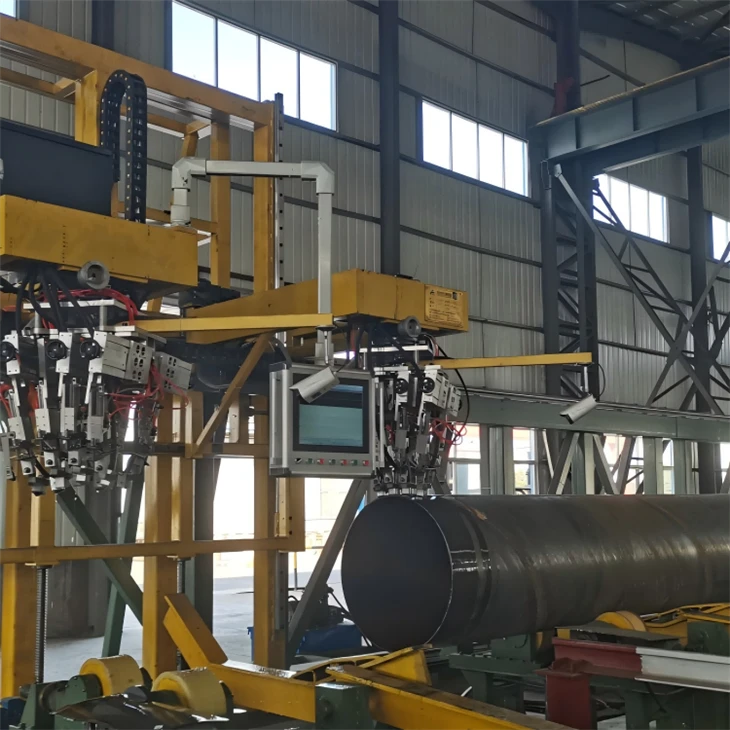

Questa apparecchiatura per test di tubi a ultrasuoni esegue il rilevamento dei difetti utilizzando il metodo offline. Attraverso la guida di scorrimento lineare e il sistema di tracciamento della sonda, la sonda di rilevamento si muove in linea retta rispetto alla saldatura superiore del tubo in acciaio, completando il rilevamento dei difetti della saldatura e dell'intero corpo del tubo.
Descrizione del processo di test ad ultrasuoni
I tubi d'acciaio a spirale ispezionati vengono sollevati sulla piattaforma rotante tramite la gru.
Innanzitutto il cordone di saldatura viene regolato in posizione ore 12, poi il telaio di prova si sposta.
Dopo aver regolato la sonda di rilevamento del cordone di saldatura nella posizione del cordone di saldatura e averla abbassata, la pista a rulli rotanti e il telaio di prova si muovono simultaneamente per formare una scansione a spirale per eseguire il rilevamento dei difetti ad alta-precisione sul cordone di saldatura del tubo d'acciaio.
Il telaio di prova del corpo del tubo rileva il tubo d'acciaio attraverso l'interruttore del sensore e quindi la sonda di prova del corpo del tubo cade per effettuare il rilevamento dei difetti sul corpo del tubo. A seconda che siano presenti difetti nel tubo d'acciaio, vengono forniti i segnali di controllo corrispondenti.
Allo stesso tempo, è possibile ottenere-contrassegno, archiviazione e stampa in tempo reale del report di rilevamento dei difetti, analizzare statisticamente i risultati del rilevamento dei difetti e generare report statistici in base ai requisiti.
Una volta completato il rilevamento dei difetti, la rulliera rotante cade e viene sollevata dalla gru nell'area già ispezionata. Il controllo elettrico dell'apparecchiatura è controllato da PLC, che ha un'elevata affidabilità e può realizzare l'intero processo di rilevamento automatico dei difetti. Può anche essere azionato manualmente e calibrato con campioni standard.
Tutto il trasporto, il rilevamento e l'allarme sono controllati dal PLC in tempo reale.
Specifica
|
Articolo |
Specifica |
| Diametro del tubo saldato a spirale | φ457-φ2540 mm |
| Spessore della parete del tubo saldato a spirale | 6-25 mm |
| Larghezza della piastra | Inferiore o uguale a 1,1 m |
| Curvatura | Inferiore o uguale a 1,5/1000 mm |
| Zona cieca della testa e della coda | 200 mm |
| Rapporto segnale-rispetto-rumore | Maggiore o uguale a 8 dB |
| Stabilità | ±2dB |
| Precisione della marcatura | Inferiore o uguale a ±50mm |
| Sensibilità di rilevamento | NB/T47013-2015.3 |
